HRM-G5 微型

3 年超长待机

定位终端使用指南

1、产品描述

1.1 概述

G5 是一款特别为汽车金融风控管理而设计的无线终端，本产品体积小、功耗低、隐蔽性强。 支持北斗/GPS/WIFI/基站四重定位，拥有超低功耗性能主板加上特别定制的电池，一天上报一次 可持续工作三年，适用于租赁抵押、固定资产管理、贵重物品管理、物流行业等，可灵活配置使 用，能有效保障对资产的追踪和管理。

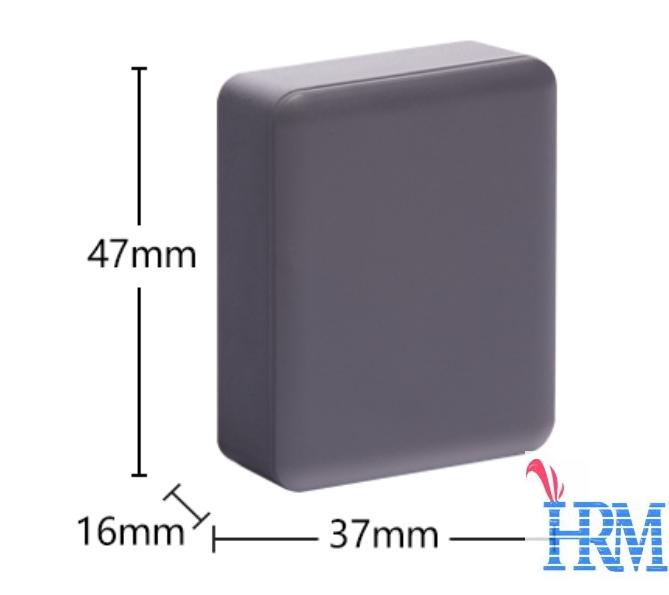

1.2 产品外观

1.3 产品特色

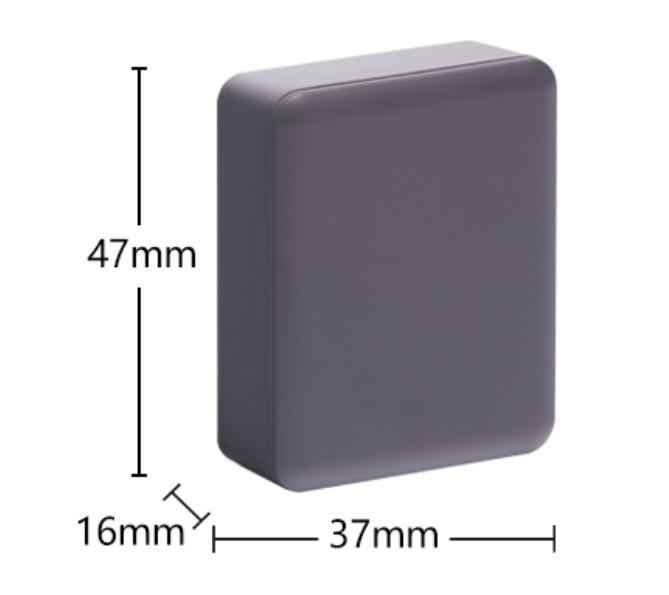

（1）体积小（47*37*16MM） 布线及结构设计，使设备体积小巧，适应车内更多安装的位置，易隐藏安装，省时省心。

（2）四重定位（北斗+GPS+LBS+WIFI） 设备有效融合北斗、GPS、WIFI、LBS 四重定位，适应各种场合，让位置信息更加有价值。

（3）接收信号强（4G cat.1+GPS+BDS+WIFI） 在小巧体积内，有效配置 4 种共 12 频段信号，解决上线难、定位难的问题。

（4）适应低温环境 专用电池配合超低功耗主控芯片及高效程序算法，使设备能在零下 20℃还能发送数据。

（5）工业级别 整机配料均采用工业级别，不易老化，故障率低，有效防呆。

1.5 产品规格

规格名称

描述

外观参数 轮廓尺寸：长 47mm,宽 37mm，高 16mm。 外壳：阻燃 PC。

功耗参数 工作电压：DC2.60V-3.2V。 平均工作电流：75mA/3.0V（GPS 关）；160mA/3.0V（GPS 开）。

平均工作功耗：0.37W。 休眠电流：小于 10uA(该状态下，只保留倒计时，其他功能关闭)。

电池参数 电池容量： 1600mah。 运行时长：2000 次（GPS 关，WIFI 开）；1000 次（GPS 开，WIFI 开，开阔环境）。

通信参数 网络制式：中国移动 4Gcat.1。 网络频段：LTE-FDD：B3/B8 LTE-TDD：B34/B38/B39/B40/B41。 网络速率：上行 4Mbps，下行 8Mbps。 天线形式：嵌入式 4G-LTE 天线。

网络协议 UDP/TCP IP。 SIM 参数 MS0 普通 5*6 芯片卡。 定位参数 卫星频段：北斗 B1/1561.098MHZ；GPS L1/1575.42MHZ。

卫星定位精度：5-15 米。 WIFI 定位精度：15-50 米，频段：2.4GHz。

基站定位精度：50-1500 米。 天线形式：高级防氧化陶瓷天线。

定位顺序：卫星定位 WIFI 定位基站定位。(卫星定位，默认关闭，需发指令打开)。 温度特性 工作温度：-20℃至 60℃（低温上传次数降低，恢复常温后，电量恢复，可继续上传）。

存储温度：-25℃至 70℃。 工作模式 闹钟模式、间隔模式、实时模式。

2、使用说明

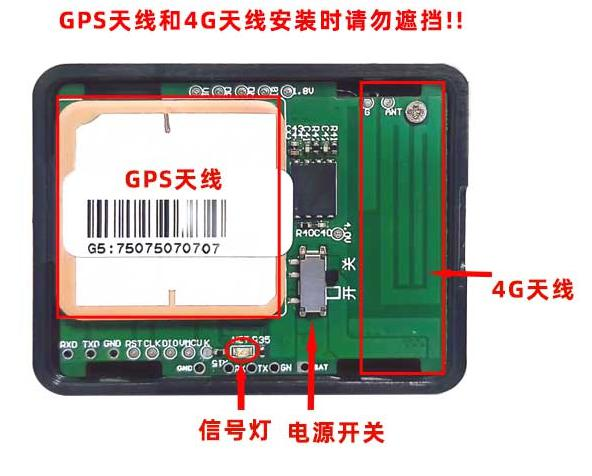

2.1 产品图示及说明

（1）安装时 GPS 天线面要朝上，4G 天线与 GPS 天线不能被金属导体遮挡。

（2）信号灯：慢闪联网中尚未联网；中闪联网成功；快闪收发数据。

（3）电源开关：电池开关打开后设备即可按出厂设备的模式上线。

（4）重启设备：先将电源开关拨到【关】，等待一分钟以上再将电源开关拨到【开】，设备即可 重启。

2.2 工作模式及定位方式

（1）闹钟模式：默认出厂模式，在设定的时间自动唤醒，上传位置数据后进入深度休眠。休眠期 间设备不执行任何远程指令。 默认 GPS 定位关，优先 wifi 定位。默认一天一传，设置范围建议 在 1-3 天，若需超过 3 天上传，可能会造成上传时间的误差。

（2）间隔模式：设备按照设定的时间间隔自动唤醒，上传当前的位置数据，然后重新进入休眠状 态。休眠期间设备不执行任何远程指令。 默认 GPS 定位关，优先 wifi 定位。

（3）实时模式：在此模式下，设备会保持连续工作状态，按照设定的运行时长或直到手动停止， 持续上传位置数据。这种模式适用于需要实时追踪或高频率位置更新的场景。

 GPS 定位默认开启，确保最高的定位精度和实时性。

 设备会持续工作，直至达到设定的运行时长或接收到切换其他模式指令。

 电量消耗相对较高，因为设备需要持续运行以保持连接和定位。切换该模式需要谨慎， 在达到目的后及时调回闹钟模式或间隔模式。

3、安装步骤

3.1 检查设备 检查设备外观是否良好，相关配件是否齐全。

3.2 安装 SIM 卡 设备采用内置 SIM 卡，无需另外安装。

3.3 开机 设备出厂默认为闹钟模式，每天凌晨 3 点上传一次，GPS 关。 将设备电源开关拨至【开】,设备启动，LED 开始闪烁。

3.4 选择设备安装位置要求

（1）防水：应选择不易进水的位置确保设备的干燥，要注意远离空调出风口以防在温差变化时， 有冷凝水积聚在设备内部严重影响产品的使用寿命。

（2）防震：设备不能悬空安装在长期振动比较大的位置。

（3）防干扰：设备应远离车内影音和对讲等电子设备，防止传导干扰和辐射干扰。

（4）防遮挡：设备不能正面朝下或上方有金属物质层遮挡，防止因信号被遮挡无法接收卫星信号。

（5）登录平台，确认设备能否正常上线和定位；若能，则安装成功；若不能，则选择新的能正常 上线定位的安装点，重新安装。

4、注意事项

（1）请使用设备原厂规定的电池，使用其他任何配件将使所有保修服务变为无效。

（2）设备制造商对任何源自设备上使用非原厂配件而导致的损坏将不会承担任何保修责任。

（3
