E20 微型
防 伪 基 站 防 探 防 拆
定位终端使用指南
1、产品描述
1.1 概述
本产品是一款特别为汽车金融风控管理而设计的有线终端，本产品体积小、功耗低、隐蔽性强。 支持北斗/GPS/WIFI/基站四重定位，适应高低温环境，实时模式、闹钟模式、条件模式、轨迹模 式四种定位模式更有保障，适用于租赁抵押、固定资产管理、贵重物品管理、物流行业等，可灵 活配置使用，能有效保障对资产的追踪和管理
1.2 产品外观
1.3 产品特色
（1）体积小（32*16*7MM） 布线及结构设计，使设备体积小巧，适应车内更多安装的位置，易隐藏安装，省时省心。
（2）四重定位（北斗+GPS+LBS+WIFI） 设备有效融合北斗、GPS、WIFI、LBS 四重定位，适应各种场合，让位置信息更加有价值。
（3）接收信号强（4G cat.1+GPS+BDS+WIFI） 在小巧体积内，有效配置 4 种共 12 频段信号，解决上线难、定位难的问题。
（4）闹钟模式 使用超低功耗主控芯片及高效程序算法，使设备能在接收指令后进入深度休眠状态。
（5）条件模式 使用智能传感器及高效程序算法，使设备检测满足设定条件才上线。
1.5 产品规格
规格名称 描述
外观参数

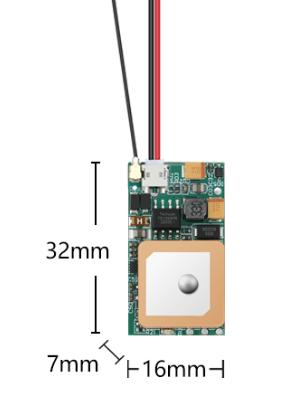

轮廓尺寸：长 32mm,宽 16mm，高 7mm。
外壳：透明热缩管。
功耗参数 工作电压：DC9V-20V。 平均工作电流：35mA/12V。 平均工作功耗：0.42W。
通信参数 网络制式：中国移动 4Gcat.1。
网络频段：LTE-FDD：B1/B3/B5/B8 LTE-TDD：B34/B38/B39/B40/B41。
网络速率：上行 4Mbps，下行 8Mbps。
天线形式：4G-LTE-FPC。
网络协议 UDP/TCP IP 域名。
SIM 参数 MS0 普通 5*6 芯片卡。
定位参数
卫星频段：北斗 B1/1561.098MHZ；GPS L1/1575.42MHZ。
卫星定位精度：5-15 米。
WIFI 定位精度：15-50 米，频段：2.4GHz。
基站定位精度：50-1500 米。
天线形式：高级防氧化陶瓷天线。
定位顺序：卫星定位 WIFI 定位基站定位。
温度特性 工作温度：-30℃至 70℃。
存储温度：-25℃至 75℃。
工作模式 实时模式、轨迹模式、条件模式、闹钟模式。 其他配置 内置 1A 保险丝。 具备防反接保护、短路保护
2、使用说明
2.1 产品图示及说明
（1）工作电压：DC9V-20V，接入电压过低设备无法正常上线，接入电压过高设备会烧坏。
（2）LED 灯启动时会慢闪（5S 一次），正常通信时会 2 秒一次，传输数据时会快速闪动两下， 异常状态为一直慢闪。 实时模式下 LED 灯只有在重新接电时会亮 2 分钟，其余时间 LED 灯不工作； 闹钟模式下 LED 灯只有在重新接电时会亮 3~5 秒，其余时间 LED 灯不工作。
（3）安装时 GPS 天线面朝上，4G 天线与 GPS 天线不能被金属导体遮挡。
（4）4G 天线安装时不可与电源线包住，远离干扰源、金属、导体。
（5）正负极不能反接，否则设备将无法上线。
（6）安装好以后，要上平台确认上线和定位正常
2.2 工作模式及定位方式
（1）实时模式：默认出厂模式，设备以 30 秒为间隔持续上传位置数据。
（2）闹钟模式：可设置一个时间点并选择隔一天或者几天发送位置数据后休眠，在设定的时间自 动唤醒，上传位置数据后进入深度休眠。休眠期间设备不执行任何远程指令。安装时必须接常电， 期间如果断电，会导致上线时间延迟，断电多久，就延迟多久，确定设备已经接了常电，才能使 用闹钟模式。
（3）条件模式：表示满足条件【速度 K 公里/小时，并持续 N 秒】，终端运行 M 分钟，不满足 条件时终端休眠且平台短信指令均不响应，持续休眠 D 天后上传一次。
（4）轨迹模式：表示休眠 X 分钟后，唤醒运行 Y 分钟，唤醒时静止上传无定位心跳，运动上传 完整数据，默认打开 GPS。
（5）拐角补传机制：设置实时模式时，每隔 30 秒上传一条位置数据，在遇到拐弯时设备会自动 增加上传次数。
3、安装步骤
3.1 检查设备
检查设备外观是否良好，相关配件是否齐全。
3.2 安装 SIM 卡
内置 SIM 卡：设备采用内置 SIM 卡，无需另外安装。
3.3 开机
设备出厂默认为实时模式，间隔 30 秒上传一条位置数据，将设备接好电源后设备就会启动。
3.4 选择设备安装位置要求
（1）防水：应选择不易进水的位置确保设备的干燥，要注意远离空调出风口以防在温差变化时， 有冷凝水积聚在设备内部严重影响产品的使用寿命。
（2）防震：设备不能悬空安装在长期振动比较大的位置。
（3）防干扰：设备应远离车内影音和对讲等电子设备，防止传导干扰和辐射干扰。
（4）防遮挡：设备不能正面朝下或上方有金属物质层遮挡，防止因信号被遮挡无法接收卫星信号。
（5）登录平台，确认设备能否正常上线和定位；若能，则安装成功；若不能，则选择新的能正常 上线定位的安装点，重新安装
